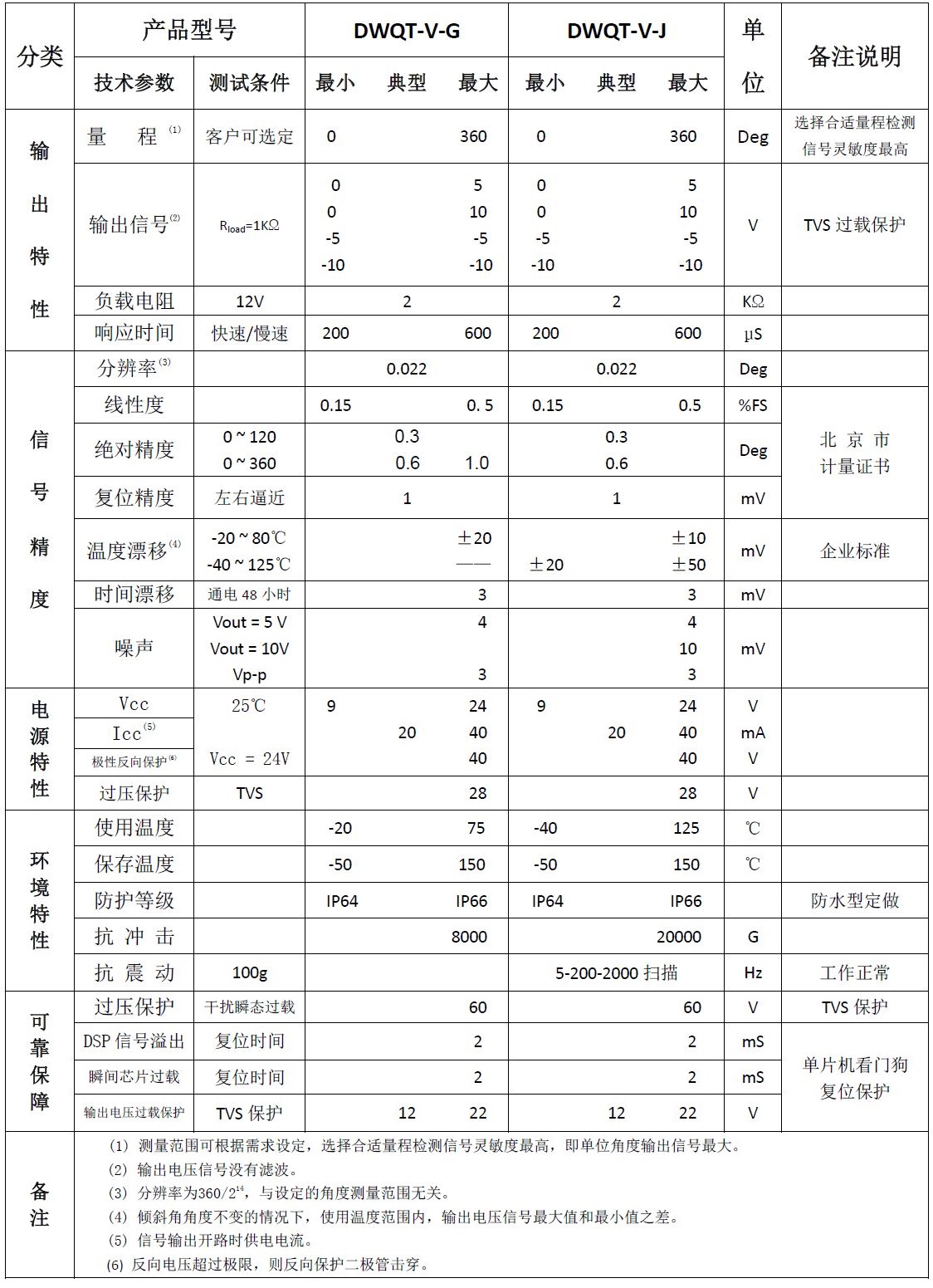

电压输出技术规格:

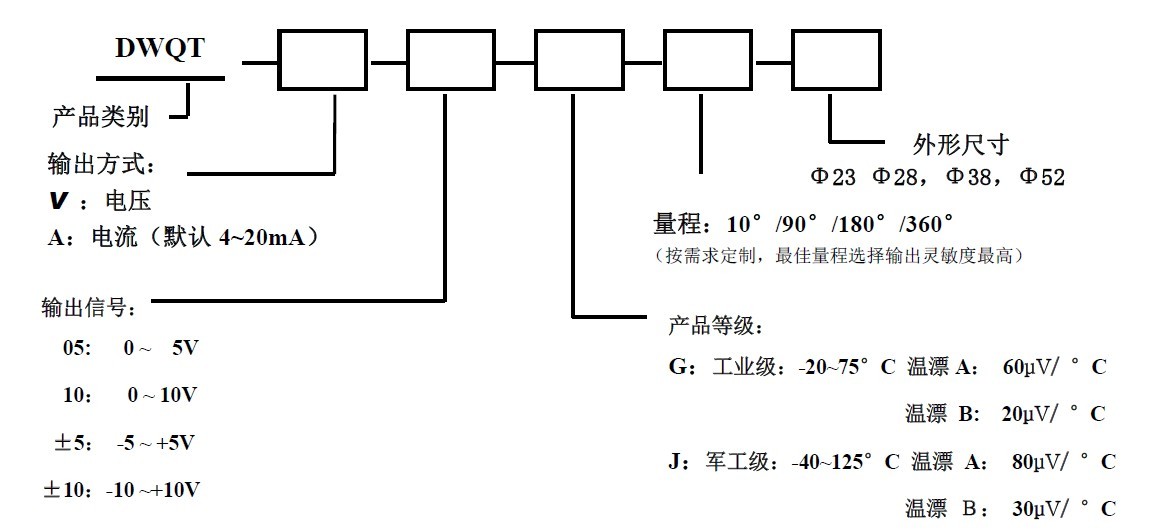

型号定义：

选型尺寸：

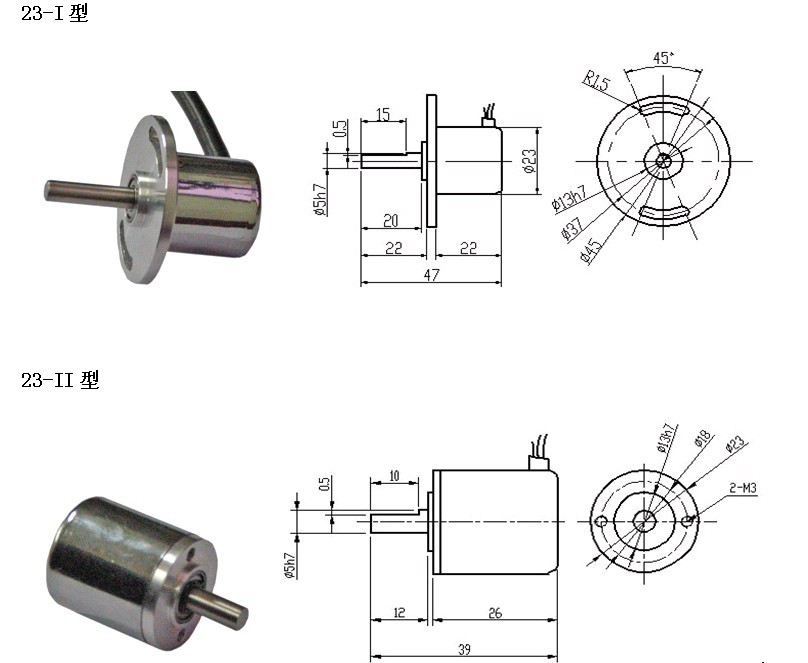

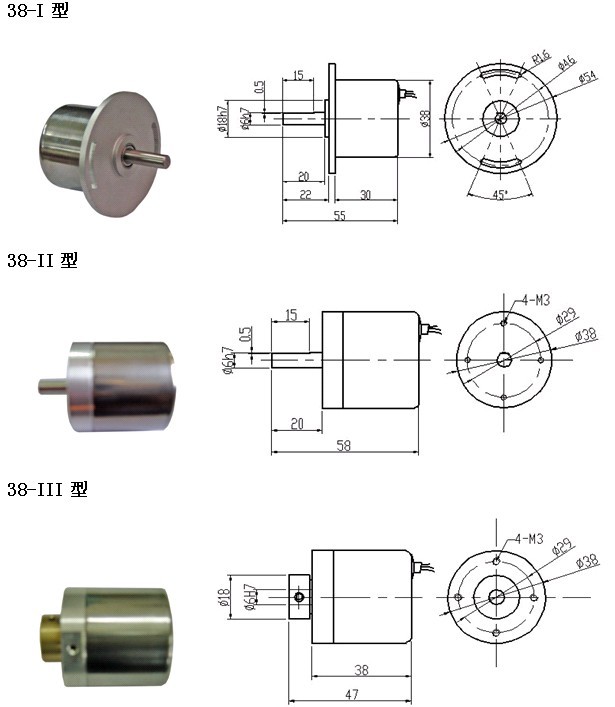

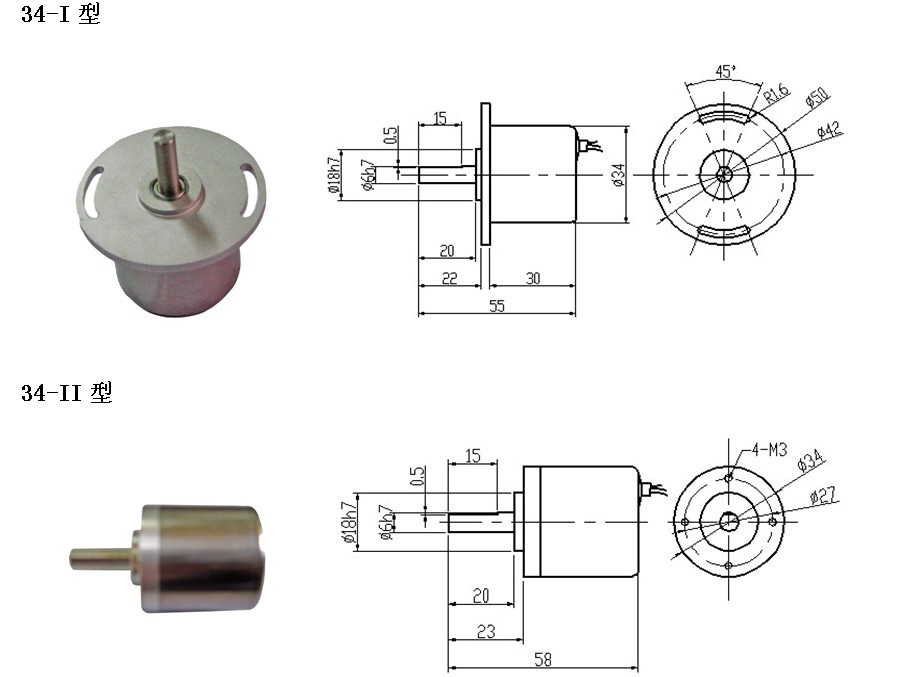

DWQT-V系列角度传感器有转轴与空心轴及多种外形尺寸，客户可根据需求选择相应型号。

●  转轴型：推荐用柔性连轴器与客户转子连接；

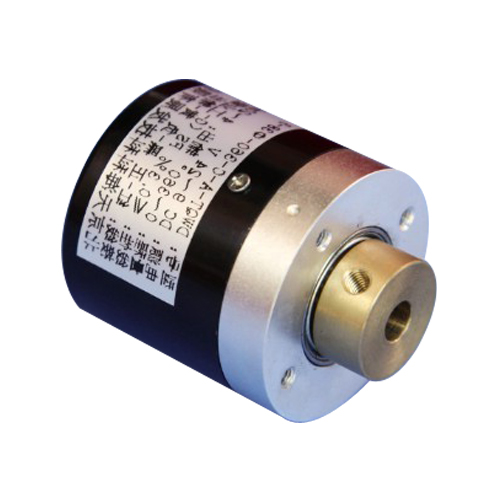

●  空心轴型：易保证同心安装，省用联轴器。

●  传感器前端盖采用铝合金材质，一般精车光亮表面易划伤影响外观，本公司产品表面喷砂处理，最大程度的在保持美观的同时提高铝合金的防腐蚀能力。特殊防腐条件，本公司有全不锈钢产品。

●  产品后盖为不锈钢冲压，比钢盖阳极化发黑处理防腐性能有本质差别。

●  前端盖的半圆弧定位孔有利于角度传感器安装时，调节机械中点与电中点重合，为我公司首创，已为同类产品的行业标准配置。

●  标记点可以根据客户要求设定为中点（常规）和测量起始点。

●  防水型角度传感器加装转轴、端盖密封、出线密封、电路密封等防水处理，达到IP68防护等级。

安装使用注意事项

1、角度传感器与被测装置要保证同心连接，可以大大提高传感器的测量准确性和使用寿命。

2、安装时与传感器转轴连接孔应该为滑动配合公差，严禁硬性敲击或加大力安装。

3、传感器轴与用户端输出建议采用柔性联轴器连接。

4、传感器轴与用户转子同心，安装方法，首先固定好转轴，然后再紧固传感器法兰或端盖的螺丝。

5、为了转配过程寻找或对准机械中点与电中点，首先紧固转轴，放置于需要检测的位置的标记点。将法兰或端盖的螺丝略微拧紧，转动传感器外壳，用万用表对准测量中点(推荐)（或起始点）对应输出电流数值，再拧紧紧固螺丝。复检正确亦安装完毕。

6、推荐使用空心轴式角度传感器，能够较好的保证安装的同心度。

●如果传感器使用过程中出现问题，首先拆下角度传感器，提供Vcc电源，旋转转轴观察是否有电压信号输出，以此确认是否是传感器出现问题。

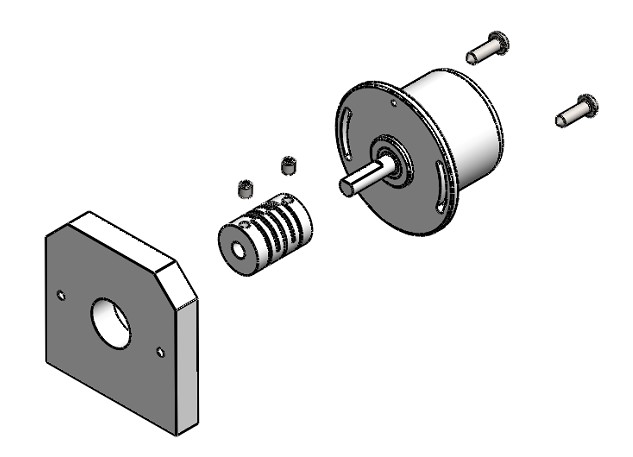

安装方案
